M2540 系列模块式转弯网带
拓新一直坚持开拓创新,团结拼搏的企业精神,为广大客户带去物美价廉的产品,
在过去20多年的行业经验中不断积累技术实力,通过规范化的生产流程,在行业中树立了领导地位。
目前拓新的产品远销国内外40多个国家与地区,深受全世界客户的好评。
![c9e2f46a1](/uploads/c9e2f46a1.jpg)
![M2540 Radius Flush Grid](/uploads/M2540-Radius-Flush-Grid.jpg)

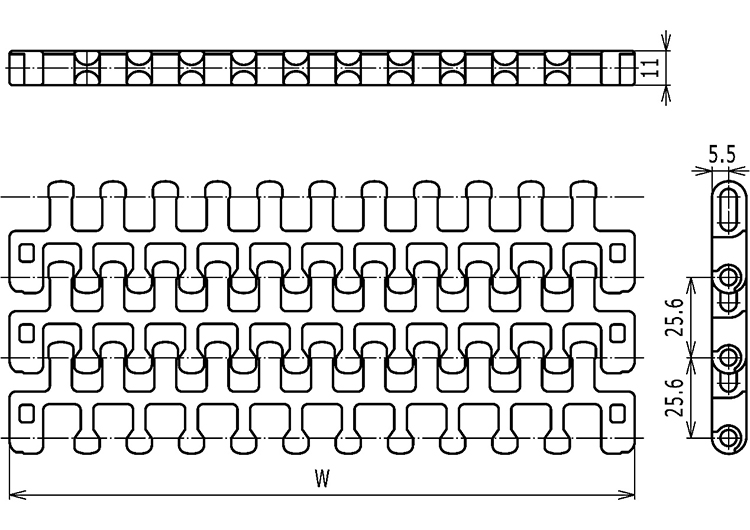

M2540转弯平格型网带
节距:25.6mm
开孔率:35%
连接方式:以连结芯轴连接
最小转弯内半径: R=2.2×W
网带型号 Belt type |
材质 Material |
温度范围 ℃ Temperature range |
工作载荷(最大值) Working load(max.) |
重量 Weight |
背弯半径(最小值) Backflex radius(min.) |
||
dry |
wet |
N/m(Straight) |
N(Curved) |
Kg/m2 |
mm |
||
M2540 |
POM |
-40 to +80 |
-40 to +65 |
27000 |
1500 |
7.0 |
25 |
PP |
5 to 90 |
5 to 90 |
19000 |
1000 |
4.7 |
![pic2](/uploads/pic2.jpg)

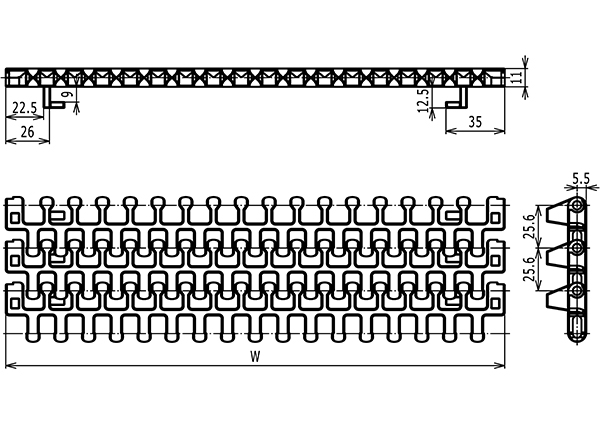

M2540转弯平格限位型网带
节距:25.6mm
开孔率:35%
连接方式:以连结芯轴连接
最小转弯内半径: R=2.2×W
网带型号 Belt type |
材质 Material |
温度范围 ℃ Temperature range |
工作载荷(最大值) Working load(max.) |
重量 Weight |
背弯半径(最小值) Backflex radius(min.) |
||
dry |
wet |
N/m(Straight) |
N(Curved) |
Kg/m2 |
mm |
||
M2540TAB |
POM |
-40 to +80 |
-40 to +65 |
27000 |
1500 |
7.0 |
25 |
PP |
5 to 90 |
5 to 90 |
19000 |
1000 |
4.7 |
![Classic sprockets, injection moulded – M2540](/uploads/6ca04ca7.jpg)

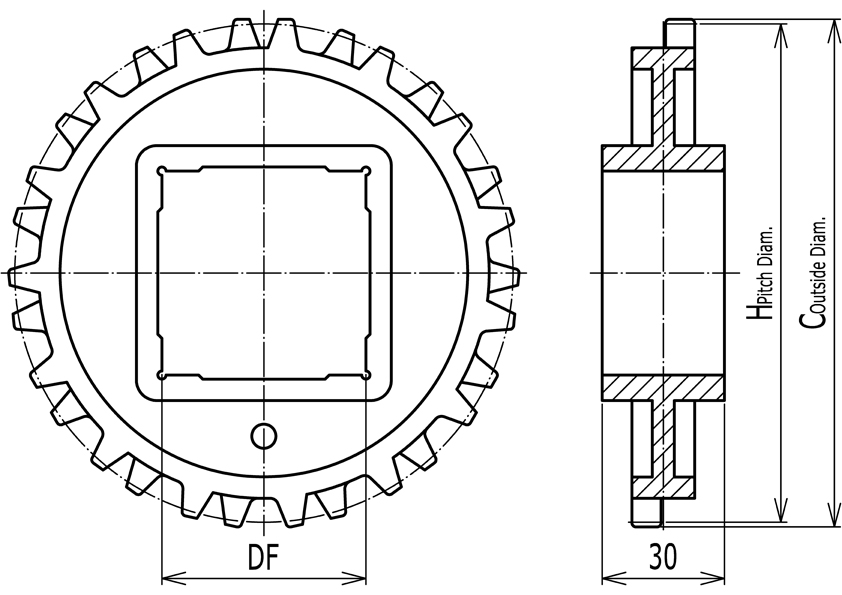

M2540系列一体式链轮(注塑)
适配的网带型号:M2540系列网带
型 号 Sprocket type |
齿 数 Nr. of teeth |
分度圆直径 Pitch diameter |
齿顶圆直径 Outside diameter |
孔径 Bore |
H (mm) |
C (mm) |
DF (mm) |
||
1-2540-10-30 |
10 |
82.5 |
85.0 |
Φ30 |
1-2540-10-40×40 | □40×40 | |||
1-2540-12-30 |
12 |
98.6 |
99.0 |
Φ30 |
1-2540-12-40×40 | □40×40 | |||
1-2540-15-40×40 |
15 |
122.7 |
124.0 |
□40×40 |
1-2540-15-50×50 | □50×50 |
![Classic sprockets, machined – M2540](/uploads/2541d5f8.jpg)

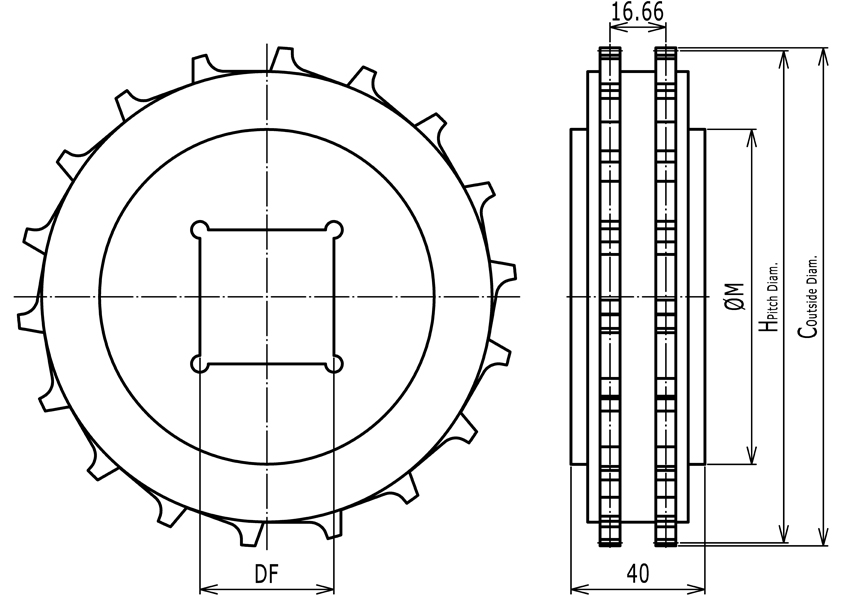

M2540一体式链轮(机加工)
适配的网带型号:M2540系列网带
型 号 Sprocket type |
齿 数 Nr. of teeth |
分度圆直径 Pitch diameter |
齿顶圆直径 Outside diameter |
轮毂直径 Hub diameter |
孔径 Bore |
H (mm) |
C (mm) |
M (mm) |
DF (mm) |
||
2-2540-8-30 |
8 |
66.7 |
66.0 |
45.0 |
Φ30 |
2-2540-16-30 |
16 |
130.8 |
133.0 |
85.0 |
Φ30 |
2-2540-16-40×40 |
□40×40 |
||||
2-2540-18-30 |
18 |
146.9 |
149.0 |
110.0 |
Φ30 |
2-2540-18-40×40 |
□40×40 |
||||
2-2540-18-60×60 |
□60×60 |
||||
2-2540-20-30 |
20 |
163.0 |
165.0 |
125.0 |
Φ30 |
2-2540-20-40×40 |
□40×40 |
||||
2-2540-20-60×60 |
□60×60 |
转弯网带几乎可以为所有的应用场合提供解决方案。提供POM材质的链网,用于饮料行业;提供Ac和PP材质的链网,用于直接接触食品场合。
